DTTA型同步多推杆

DTTA型同步多推杆

DTTA系列专用双推杆,主要用于旋转式滗水器、可倾向活动平台、炉盖、半角翻转等各种场合使用,其结构是S型减速机,推杆采用蜗轮蜗杆减速,轴交形式连接,可较大范围内旋转减速比,容易组合出满足用户需要的推力及运动速度,其功能属于环保污水处理专用型同步电动推杆。

详细介绍

DTTA系列专用双推杆,主要用于旋转式滗水器、可倾向活动平台、炉盖、半角翻转等各种场合使用,其结构是S型减速机,推杆采用蜗轮蜗杆减速,轴交形式连接,可较大范围内旋转减速比,容易组合出满足用户需要的推力及运动速度,其功能属于环保污水处理专用型同步电动推杆。

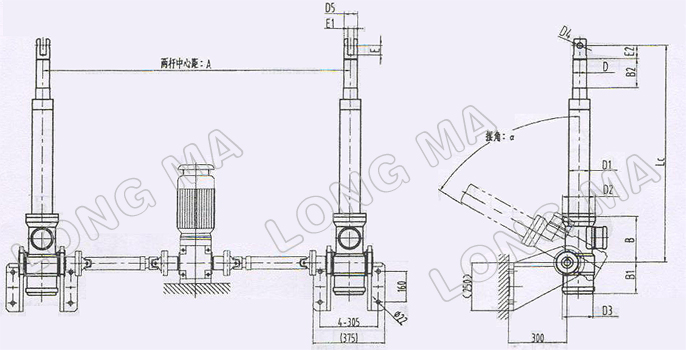

DTTA型同步双推杆主要技术参数、外形尺寸表

序号

型号

小推力kg.f

速度(mm/s)

行程S(mm)

功率(kw)

Lc

D

D1

D2

D3

D4

D5

A

B

B1

B2

E

E1

E2

Lmin

lmax

1

DTTA1600×2

1600×2

1.0~5.0

600~1800

1.1~2.2

528+S

528+2S

70

102

170

165

30

70

两杆中心距由客户确定

243

165

需要增加(表中设为0)

50

32

70

2

DTTA 2000×2

2000×2

74

108

170

165

30

70

243

165

50

32

70

3

DTTA 2500×2

2500×2

74

108

170

165

30

70

243

165

50

32

70



说明;
1、速度值(mm/S)为基本速度,可按用户需要逐档下减,慢速度3.50mm/S. 用于污水处理滗水器慢速度可为0.50mm/S
2、S(mm)为推杆行程,行程的确定,由用户可在范围内任选。
3、加长杆长度应在LC范围内,为推杆小伸出安装距尺寸。
4、联结器、加长杆用于污水厂滗水器,材质为1Cr18Ni9T(不锈钢)
