DT型电动推杆，主要用于风挡、漏斗开闭、亦可在送料、提升、间隙送进料、夹紧、翻转等各种场合使用，其结构是电机、（减速机）、推杆采用串联形式连接，其功能属于通用型电动推杆。
|

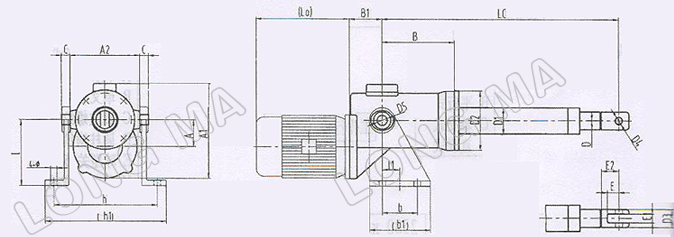

| 1、DT型电动推杆主要技术参数、外形尺寸表 注：S（mm）为推杆行程，行程的确定，由用户可在范围内任选。 |
|
序号 |
型号 |
小推力
Kg.f |
速度范围MM/S |
标准行程mm |
功率
(Kw) |
|
A |
A1 |
A2 |
B |
B1 |
C |
D |
D2 |
D2 |
D3 |
D4 |
D5 |
E |
E1 |
E2 |
L0 |
|
Lmin |
lmax |
|
1 |
DTA25 |
25 |
46 |
100-200 |
0.06 |
164+S |
164+2S |
0 |
120 |
80 |
68 |
52 |
16 |
23 |
38 |
78 |
20 |
6 |
18 |
18 |
8 |
40 |
132 |
|
2 |
DTA50 |
50 |
42 |
100-300 |
0.06 |
120+S |
120+2S |
33 |
147 |
80 |
83 |
47 |
16 |
23 |
42 |
85 |
23 |
8 |
18 |
18 |
10 |
28 |
120 |
|
3 |
DTA100 |
100 |
42 |
100-600 |
0.12 |
190+S |
190+2S |
36 |
179 |
112 |
109 |
78 |
20 |
34 |
57 |
112 |
34 |
10 |
25 |
30 |
16 |
42 |
200 |
|
4 |
DTA300 |
300 |
42 |
100-800 |
0.37 |
215+S |
215+2S |
48 |
207 |
130 |
155 |
65 |
20 |
40 |
64 |
130 |
40 |
12 |
25 |
30 |
20 |
42 |
200 |
|
5 |
DTA500 |
500 |
50 |
100-800 |
0.75 |
250+S |
250+2S |
59 |
232 |
140 |
197 |
70 |
25 |
42 |
70 |
155 |
43 |
14 |
35 |
30 |
20 |
42 |
255 |
|
6 |
DTA700 |
700 |
50 |
200-1000 |
1.10 |
287+S |
287+2S |
67.5 |
243 |
150 |
194 |
70 |
25 |
49 |
80 |
170 |
50 |
16 |
35 |
35 |
20 |
47 |
265 |
|
7 |
DTA1000 |
1000 |
50 |
200-1200 |
1.10 |
287+S |
287+2S |
67.5 |
243 |
150 |
194 |
70 |
25 |
49 |
80 |
170 |
50 |
16 |
35 |
35 |
20 |
47 |
265 |
|
8 |
DTA1600 |
1600 |
50 |
200-1500 |
2.20 |
310+S |
310+2S |
91.5 |
325 |
240 |
248 |
112 |
62 |
62 |
90 |
205 |
62 |
25 |
35 |
50 |
30 |
65 |
325 | |
| |
| 2.DT型电动推杆支撑架安装尺寸表 |
|
序号 |
型号 |
L |
L1 |
H |
H1 |
B |
B1 |
4-φ |
序号 |
型号 |
L |
L1 |
H |
H1 |
B |
B1 |
4-φ |
|
1 |
DTA25 |
80 |
20 |
130 |
160 |
50 |
80 |
9 |
5 |
DTA500 |
170 |
37.5 |
214 |
254 |
75 |
130 |
14 |
|
2 |
DTA50 |
80 |
20 |
130 |
160 |
50 |
80 |
9 |
6 |
DTA700 |
170 |
35 |
224 |
264 |
75 |
130 |
14 |
|
3 |
DTA100 |
130 |
37.5 |
188 |
266 |
75 |
130 |
14 |
7 |
DTA1000 |
190 |
47 |
238 |
284 |
93 |
160 |
14 |
|
4 |
DTA300 |
152 |
37.5 |
204 |
242 |
75 |
130 |
14 |
8 |
DTA1600 |
220 |
|
344 |
410 |
100 |
160 |
18 | |
| 应用场合：风挡、漏斗开闭，送料、提升、间隙送进料、夹紧、翻转等各种运动执行机构中使用。 |
