DTZ型

DTZ型主要性能规范

dtz型电动推杆,主要用于风挡、漏斗开闭、亦可在送料、提升、间隙送进料、夹紧、翻转等各种场合使用,其结构是电机、(减速机)、推杆采用平行形式边接,其功能属于占空间小实用型电动推杆

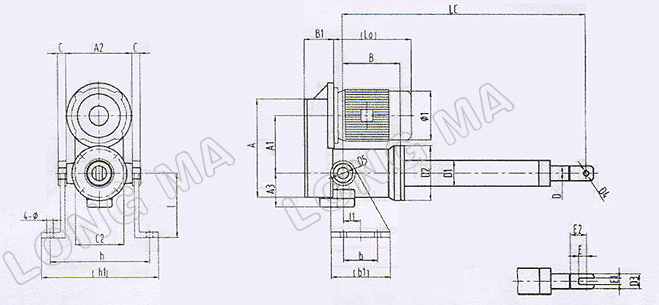

1、dtz型电动推杆主要技术参数、外形尺寸表 注:s(mm)为推杆行程,行程的确定,由于可在范围内任选。
序号 型号 最小推力
kg.f
速度范围
mm/s
标准行程
mm
功率
(kw)
    a a1 a2 a3 b b1 c d d1 d2 d3 d4 d5 e e1 e2 lo
lmin lax
1 dtb50 50 42 100-300 0.06 108+s 108+2s 166 89 90 71 70 54 16 23 42 85 23 8 18 18 10 28 125
2 dtb100 100 42 100-600 0.12 190+s 190+2s 207 120 135 78 109 71 20 34 57 112 34 10 25 30 16 42 200
3 dtb300 300 42 100-800 0.37 175+s 175+2s 232 135 160 86 115 76 20 40 64 130 40 12 25 30 20 42 200
4 dtb500 500 50 100-800 0.75 245+s 245+2s 283 163 175 100 172 87 25 46 80 160 46 14 35 35 20 58 265
5 dtb700 700 50 200-1000 1.10 240+s 240+2s 303 178 154 105 178 92 25 49 80 170 50 16 35 35 20 58 265
6 dtb1000 1000 50 200-1200 1.10 240+s 240+2s 303 178 154 105 178 92 25 49 80 170 50 20 35 35 32 58 265
7 dtb1600 1600 50 200-1500 2.20 292+s 292+2s 380 218 240 131 248 105 30 62 90 205 70 25 35 50 32 65 320
8 dtb2500 2500 35 200-1500 3.00 315+s 315+2s 445 241 260 180 300 113 40 74 108 242 70 30 35 50 32 70 320

2.dtz型电动推杆支撑架安装尺寸表
序号 型号 l l1 h h1 b b1 4-φ 序号 型号 l l1 h h1 b b1 4-φ
1 dtb50 80 20 140 170 50 80 9 5 dtb700 170 35 264 264 75 130 14
2 dtb100 130 37.5 210 248 75 130 14 6 dtb1000 190 47.5 284 284 93 160 14
3 dtb300 152 37.5 234 272 75 130 14 7 dtb1600 22   344 410 100 160 18
4 dtb500 170 35 224 264 75 130 14 8 dtb2500 220   374 440 100 160 18
应用场合:风挡、漏斗开闭,送料、提升、间隙送进料、夹紧、翻转等各种运动执行机构中使用。
